横梁式货架结构

A、柱片：横梁式货架由两根立柱、横撑、斜撑以尼龙自锁螺栓连接而成，组合式结构有效

防止螺栓松动后引发货架失稳，立柱上冲有双排菱型孔，孔节距为75mm或50mm，所以横梁挂接在立柱上可以75mm或50mm为单位上下自由调节。立柱截面由11~13个面构成，惯性距大、承载能力强、抗冲击性能强，横梁式货架立柱采用了先自动冲孔后冷弯成型技术，避免了因立柱应力集中而可能导致立柱出现裂纹失效情况。为防止叉车等的碰撞，一般配有立柱保护。

B、横梁：横梁式货架（货位货架）由两只柱卡与横梁杆焊接在一起，横梁采用两片特制的型抱焊梁焊接而成，使横梁的上、下面厚度加厚一倍，这种结构根据钢结构设计理论，充分利用了材料的抗载容量，具有重量轻，承载力强，成本低的特点。横梁与立柱连接时配有特殊设计的带耳片安全销，带耳片安全销无法轻易拔出，可以确保横梁在外力撞击后不会脱落。·重型货架又叫托盘货架，具有承重大，高度适应范围广泛，机械存取，选取效率高等特点，但空间利用率一般。

l·可存储的物品种类丰富，配合托盘和各类附件，可解决绝大部分物料的存取问题。

横梁式货架特点

1、横梁式货架结构简单、安全可靠，可任意调整组合，出入库不受物品先后顺序的限制。广泛应用于以托盘存储、叉车存取的仓储模式。

2、横梁式货架的柱片由立柱、横撑、斜撑以螺栓连接而成。柱片与C型抱焊梁插接组成货架框架，采用安全销固定，结构简单可靠。每层可以75mm或50mm步距上下自由调整。

3、横梁式货架可随着得立柱、横梁规格的大小决定层载要求，具有惯性矩大、层载能力强、抗冲击性能强的特点，每层**层载在相对设计下可达2000kg/层。

4、横梁式货架单根立柱高度可达12米，可塑型非常大，在托盘货架基础上搭建模具货架、阁楼货架、立体库货架等还可做成特殊的油桶货架等。

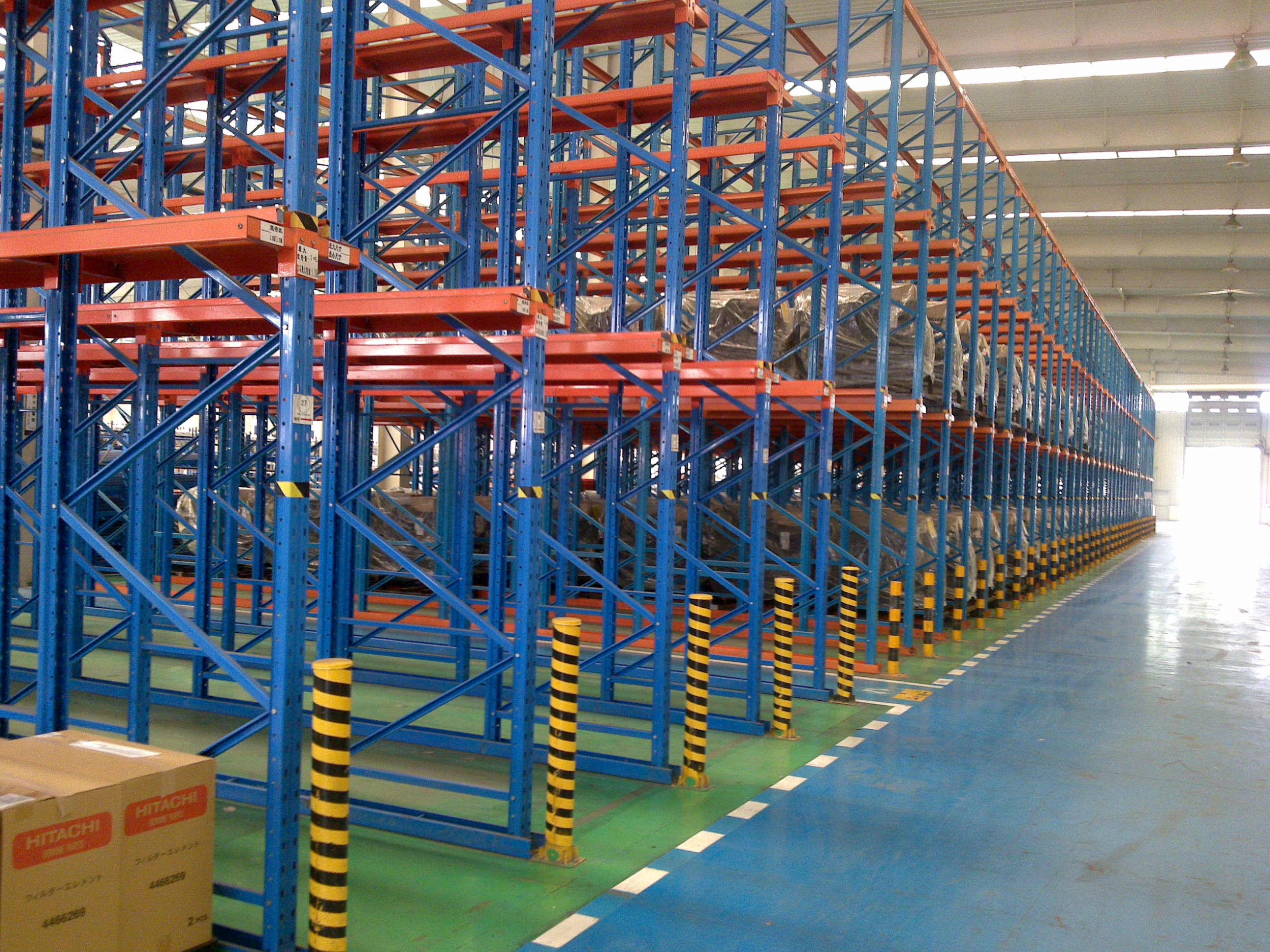

  横梁式货架

5、横梁式货架可有效的提高仓库存储高度，提高仓库的空间使用率。适合各类型货品存放。

6、横梁式货架外形更安全，防止叉车碰撞还可以增加立柱护脚、防撞杆。为了层载更安全还可在横梁上安置横梁搁挡、层板、网片跨梁等附属设施。

7、横梁式货架造价低，安装和操作都很方便，查找货位容易，适用于任何搬运工具，因而是最广泛应用的一种货架。

8、横梁式货架还可以配层板，可以是钢板、密氨板或格栅网。以便使用不同尺寸的托盘。

我们可根据客户仓库具体需求做出您最满意的效果。
